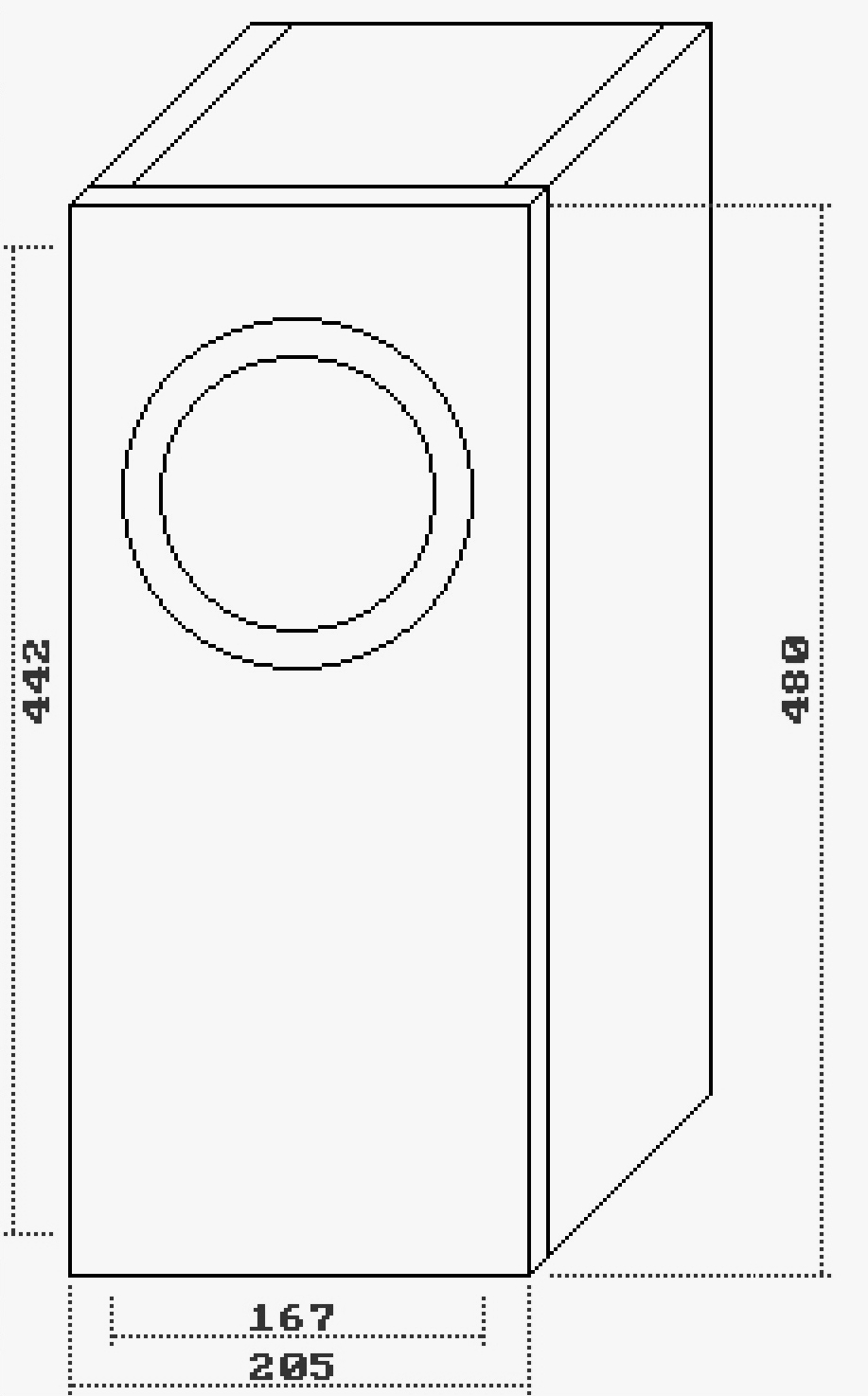

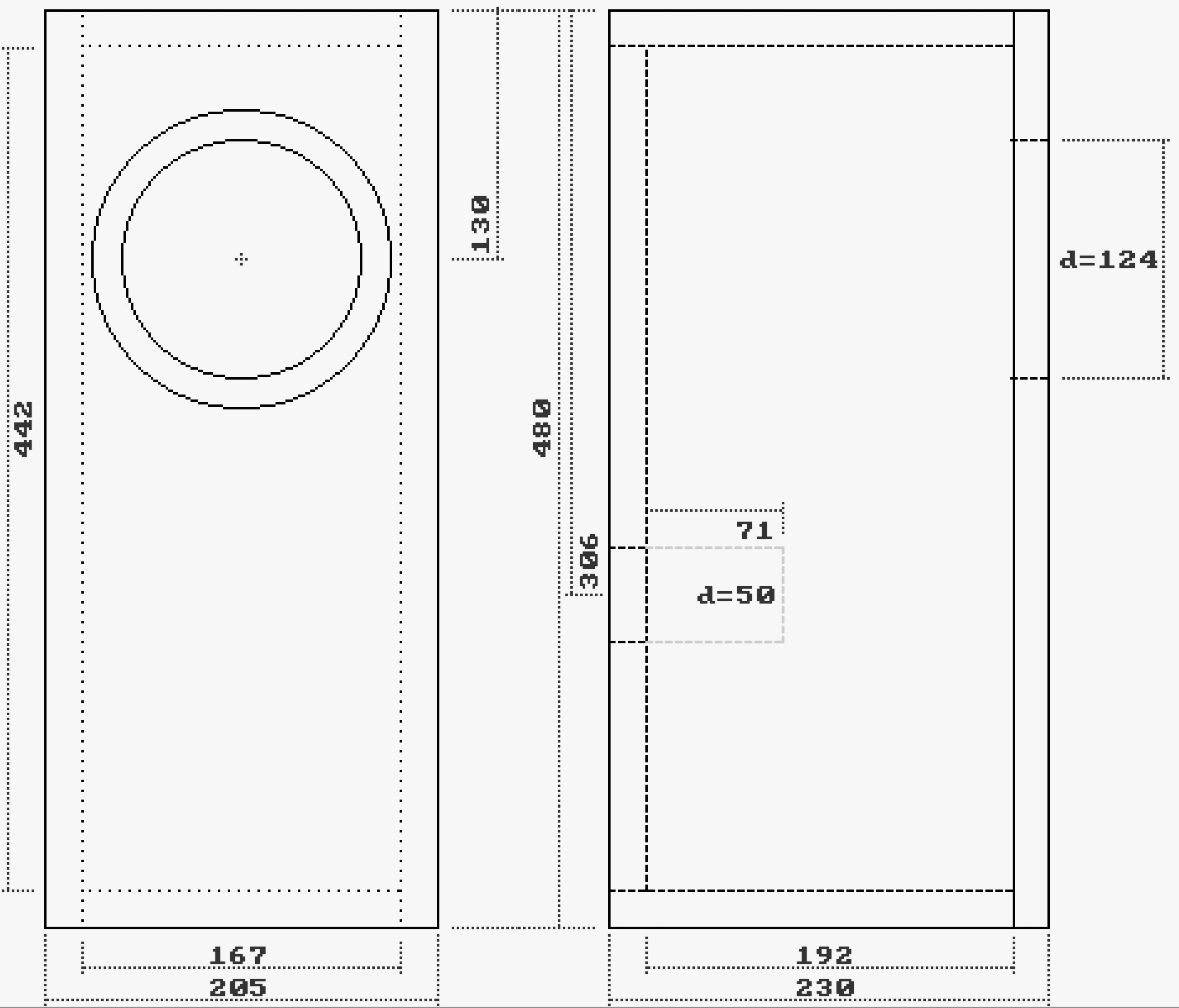

Die Gehäuseskizze gilt für den Aufbau aus 19 mm MDF. Bei Verwendung anderer Materialstärken müssen die Maße entsprechend umgerechnet werden.

Gehäuse

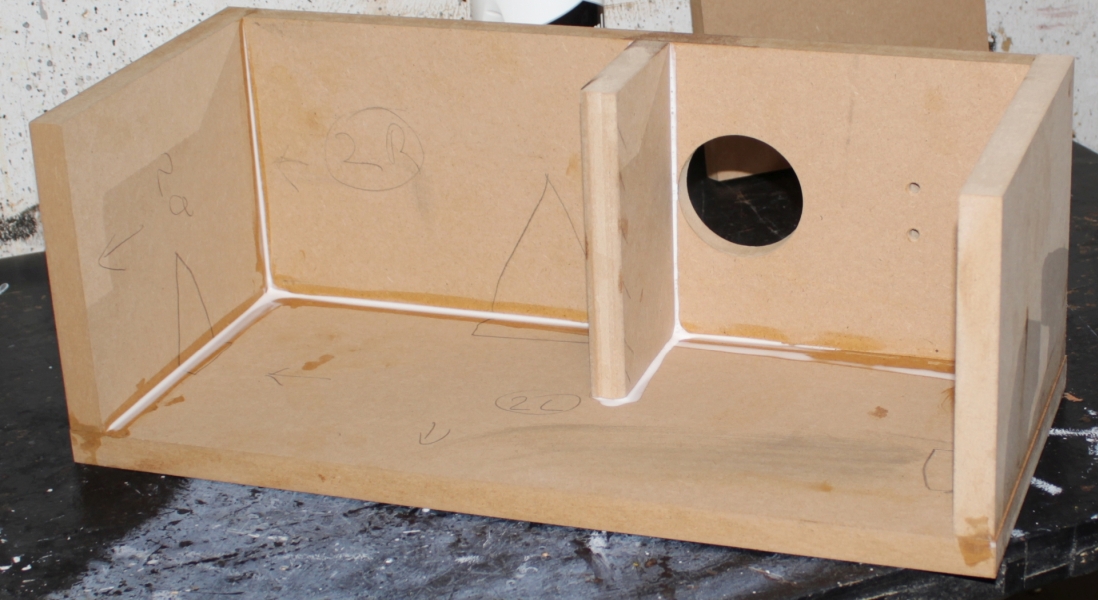

Die Innenverstrebung ist im Bauplan nicht bemaßt. Diese wird einfach etwas oberhalb des Durchbruchs für den Baßreflexkanal eingeleimt.

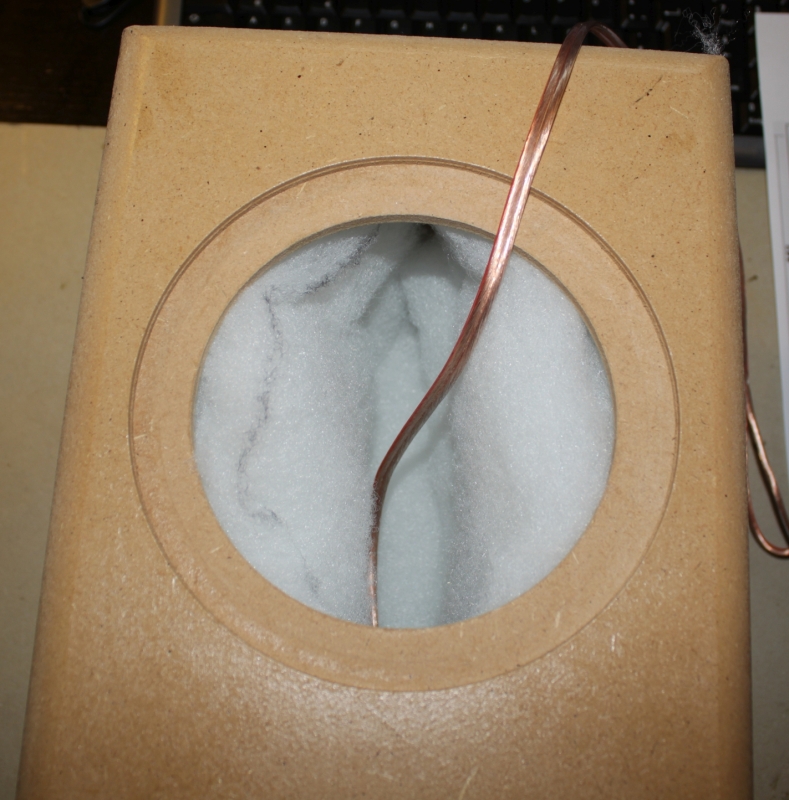

Es empfiehlt sich, den Korb des Chassis einzufräsen und die Schallwandkanten nach dem Verleimen mit einem Abrundfräser (16 mm Radius) oder einem 45 Grad Phasenfräser bearbeiten.

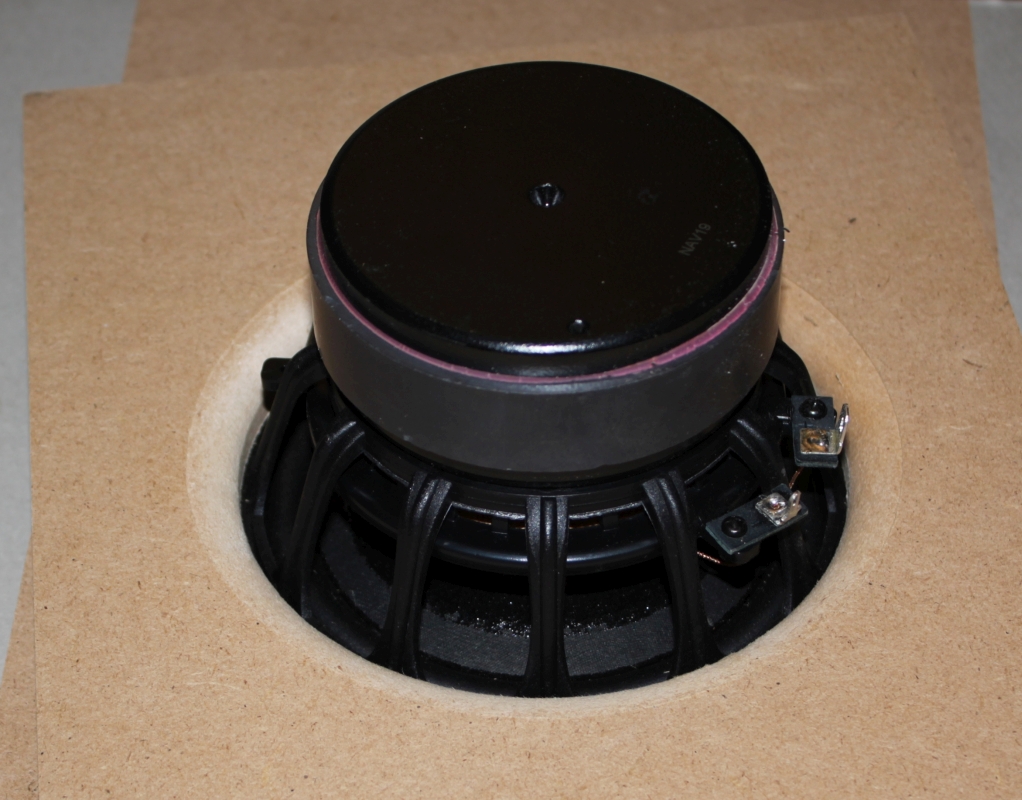

Der Chassisausschnitt des Lautsprechers muß vor dem Verleimen des Gehäuses angebracht werden, da dieser eine Hinterfräsung benötigt, damit das Holz nicht die Öffnungen des Chassiskorbes abdeckt. Die Anschrägung kann mit der Oberfräse (Abrund- oder Fasenfräser) oder zur Not auch von Hand mit der Rundfeile angebracht werden. Das sollte dann ungefähr so aussehen.

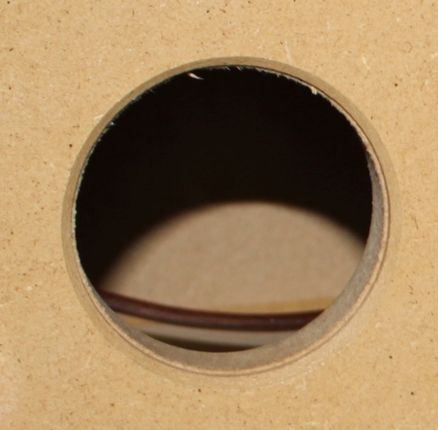

Es empfiehl sich, den Durchbruch für den Baßreflexkanal anzufasen. Dadurch kann man diesen später auch wieder ausbauen, ohne daß das MDF reißt.
Hinweis: Der Baßreflexkanal muß auf 90 Millimeter Länge gekürzt werden.

Holzzuschnitte

Die fett gedruckten Größenangaben beinhalten einen Zuschlag für Leimfugen. Die dadurch leicht überstehenden Kanten werden mit dem Bündigfräser oder Schwing-/Band-Schleifer egalisiert. Das geht wesentlich einfacher und schneller, als das Schleifen überstehender Flächen.

TIP: Bitten Sie den Zuschneider, bei allen Brettern die Maße 16,7 mit gleichbleibender Sägeeinstellung zuzuschneiden, dann wird alles gut zusammenpassen. Die exakten Werte sind gar nicht so wichtig, Hauptsache alle Bretter haben für diesen Wert die exakt gleichen Maße. Es empfiehlt sich, den Mann an der Säge mit einem vorab verabreichten Trinkgeld (EUR 1,- bis 2,- sind angemessen) zu exaktem Arbeiten zu motivieren. Das spart jede Menge Ärger beim Verleimen und ist den Obulus allemal wert.

Teil	Stück	Material	Stärke mm	Länge cm	Breite cm
Deckel + Boden	2	MDF	19	16,7	21,2
Rückwand	1	MDF	19	16,7	44,2
Innenteiler	1	MDF	19	16,7	9
Seiten	2	MDF	19	48,2	21,2
Front	1	MDF	19	48,2	20,7

Gehäusebau

Die Beschreibung des Gehäusebaus entnehmen Sie bitte sinngemäß dem Tutorial.

Im HiFi-Forum habe ich die Endmontage mit Dämpfung ausführlich beschrieben.
