Gehäuse F.a.T.T. und CT218BR

Die Gehäuseskizze gilt für den Aufbau aus 19 mm MDF. Bei Verwendung anderer Materialstärken (z.B. 18 oder 20 mm MPX) müssen die Maße entsprechend umgerechnet werden.

Wenn Sie das Gehäuse unbedingt aus dünneren Platten aufbauen möchten, wozu ich Ihnen aber nicht raten kann, dann halten Sie die unten angegebenen Schallwandabmessungen ein und bauen das Gehäuse weniger tief.

Kommen Sie bitte auch nicht auf die Idee, den Baßreflexkanal auf die Front zu setzen. Sie würden dadurch zwar ca. 1 dB Tiefbass gewinnen, sich aber durch das vordere Rohr hörbare Mitteltonresonanzen einhandeln. Wenn man die Boxen leicht angewinkelt an eine Wand stellt reichen wenige Zentimeter Wandabstand, damit der BRK ordentlich arbeitet, somit besteht keine Veranlassung diesen auf die Front zu setzen.

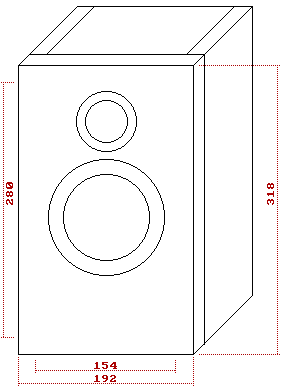

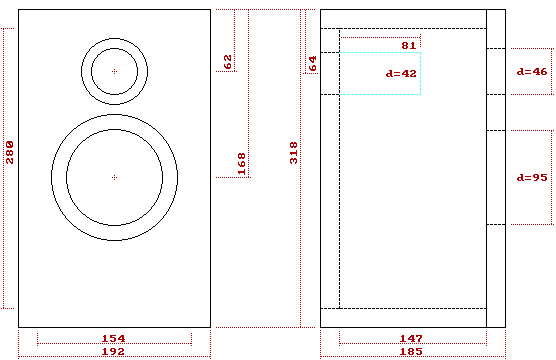

Gehäuse F.a.T.T.

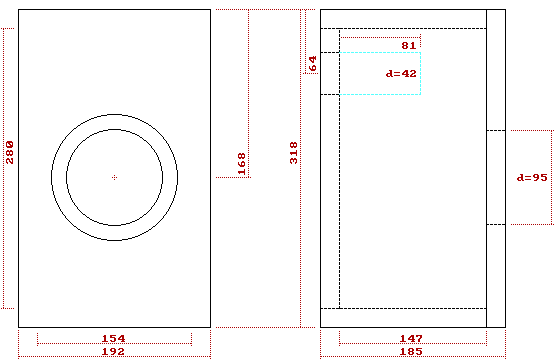

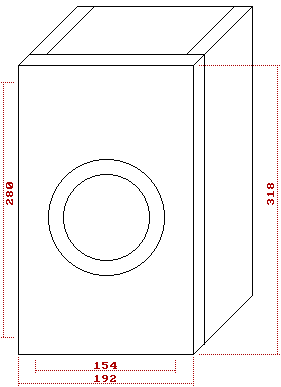

Gehäuse CT218BR

Den CT218BR baut man ebenfalls im F.a.T.T. - Gehäuse auf, dann kann man ihn später durch einfaches Anbringen einer zusätzlichen Fräsung für den Hochtöner auf eine F.a.T.T. umbauen.

Holzzuschnitte

Die fett gedruckten Größenangaben beinhalten einen Zuschlag für Leimfugen. Die dadurch leicht überstehenden Kanten werden mit dem Bündigfräser oder Schwing-/Band-Schleifer egalisiert. Das geht wesentlich einfacher und schneller, als das Schleifen überstehender Flächen. Bei der Bemessung der (fett gedruckten) Übermaße wurde von der Verwendung von Holz- oder Fugenleim (schmale Klebefugen) ausgegangen. Wenn Sie Montagekleber verwenden, dann addieren Sie zu den fett gedruckten Übermaßen einen zusätzlichen Millimeter.

TIP: Bitten Sie den Zuschneider, bei allen Brettern die Maße 15,4 und 16,6 mit gleichbleibender Sägeeinstellung zuzuschneiden, dann wird alles gut zusammenpassen. Die exakten Werte sind gar nicht so wichtig, Hauptsache alle Bretter haben für die beiden Werte die exakt gleichen Maße. Es empfiehlt sich, den Mann an der Säge mit einem vorab verabreichten Trinkgeld (EUR 1,- bis 2,- sind angemessen) zu exaktem Arbeiten zu motivieren. Das spart jede Menge Ärger beim Verleimen und ist den Obulus allemal wert.

Teil Stück Material Stärke
mm
Länge
cm
Breite
cm
Deckel + Boden 2 MDF 19 15,4 16,6
Seiten 2 MDF 19 32 16,6
Rückwand 1 MDF 19 28 15,4
Front 1 MDF 19 32,0 19,4

Gehäusebau

Die Beschreibung des Gehäusebaus entnehmen Sie bitte sinngemäß der Baubeschreibung CT218BR. Achten Sie beim Einfräsen der Baßreflexkanäle auf die symetrische Anordnung, d.h. bei einer Box links, bei der anderen rechts auf der Rückwand. Dies ist besonders wichtig, wenn die Boxen nahe einer Wand angewinkelt stehen sollen, da dadurch ein größerer Wandabstand gewährleistet wird, als bei mittiger Montage des BRKs.

Der Ausschnitt des TangBand muß an der Schallwandrückseite angefast werden, ansonsten wird der Treiber vom Holz eingeengt, d.h. die Luftströmung nach hinten wird behindert. Die Fasung kann man mit der Oberfräse und einem 45 Grad- oder einem Abrunddfräser oder zur Not auch mit einer Holzfeile vornehmen.

Als Leim empfehle ich PONAL Fugen-Leim. Dieser bietet eine hohe Anfangshaftung, ist ohne Schraubzwingen zu verarbeiten und hat bereits nach einer halben Stunde eine hohe Festigkeit. Gegenüber Montagekleber bietet er den Vorteil der kleinen Leimfugen (wie Weissleim).
