Funktionsbeschreibung

Der minidsp 2x4 HD vereinigt mehrere Funktionen in einem kleinen Gerät.

• USB-DAC (Digital Analog Converter) - quasi eine Art externe Soundkarte höchster Qualität


• Vorverstärker: Das Gerät hat insgesamt drei Eingänge, zwischen denen per (Infrarot-) Fernbedienung umgeschaltet werden kann. Die Lautstärke ist ebenfalls per Fernbedienung einstellbar.


• DSP (Digitaler Signalprozessor): Mit diesem kann man Lautsprecher an den Raum anpassen oder auch zwei Zweiwegelautsprecher vollaktiv betreiben. In diesem Fall wird ein (End-) Verstärker mit 4 Kanälen benötigt.

Signaleingänge

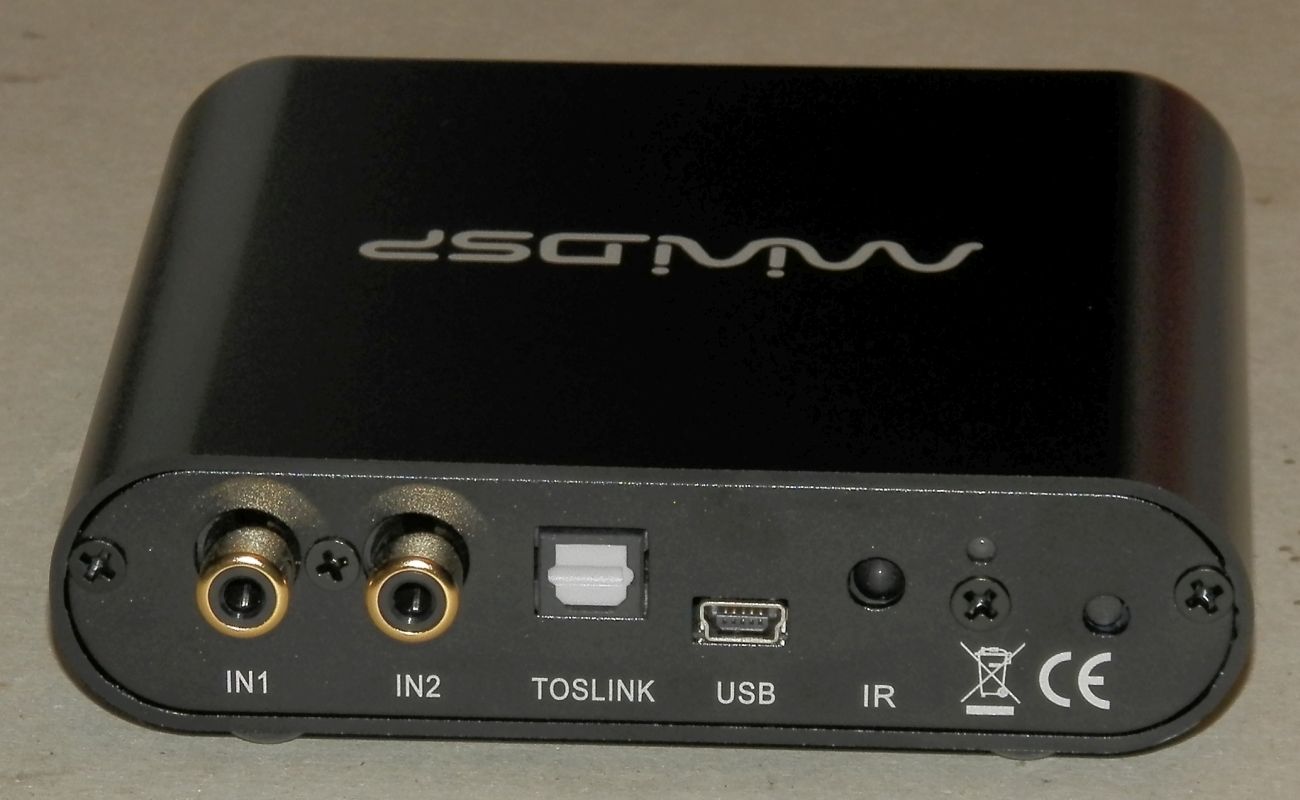

An der Front befinden sich insgesamt drei Eingänge (Cinch analog, TOSLINK und USB), zwischen denen per Fernbedienung umgeschaltet werden kann. Neben der USB-Buchse sieht man den zur Fernbedienung benötigten Infrarot-Empfänger.

Signalausgänge

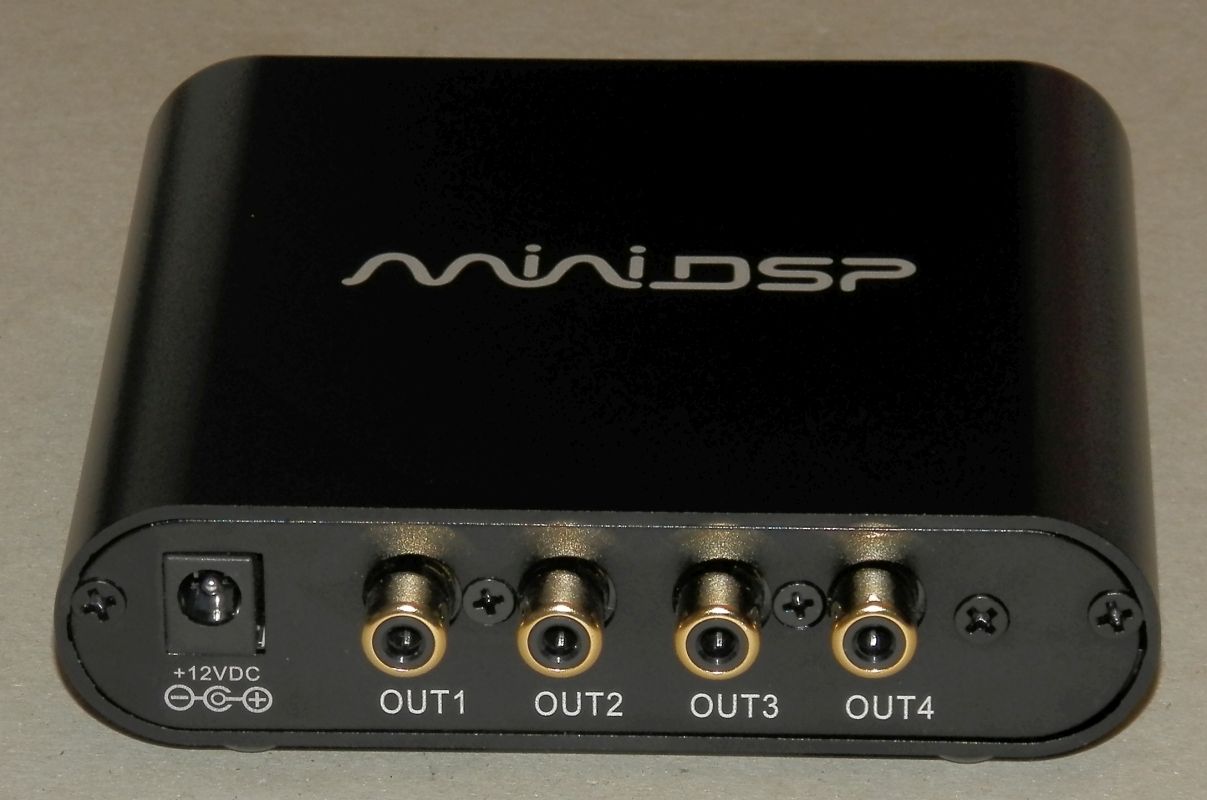

Auf der Rückseite sieht man den Netzteilanschluss und die vier analogen Cinch-Ausgänge. Hier schliesst man seinen Verstärker an.

Programmiersoftware

Im Gegensatz zum einfacheren minidsp 2x4 gibt es für den 2x4 HD nur ein Plugin, mit dem sämtliche Möglichkeiten des Geräts abgedeckt sind. Das Plugin ist im Kaufpreis enthalten und kann von der minidsp-Webseite heruntergeladen werden.

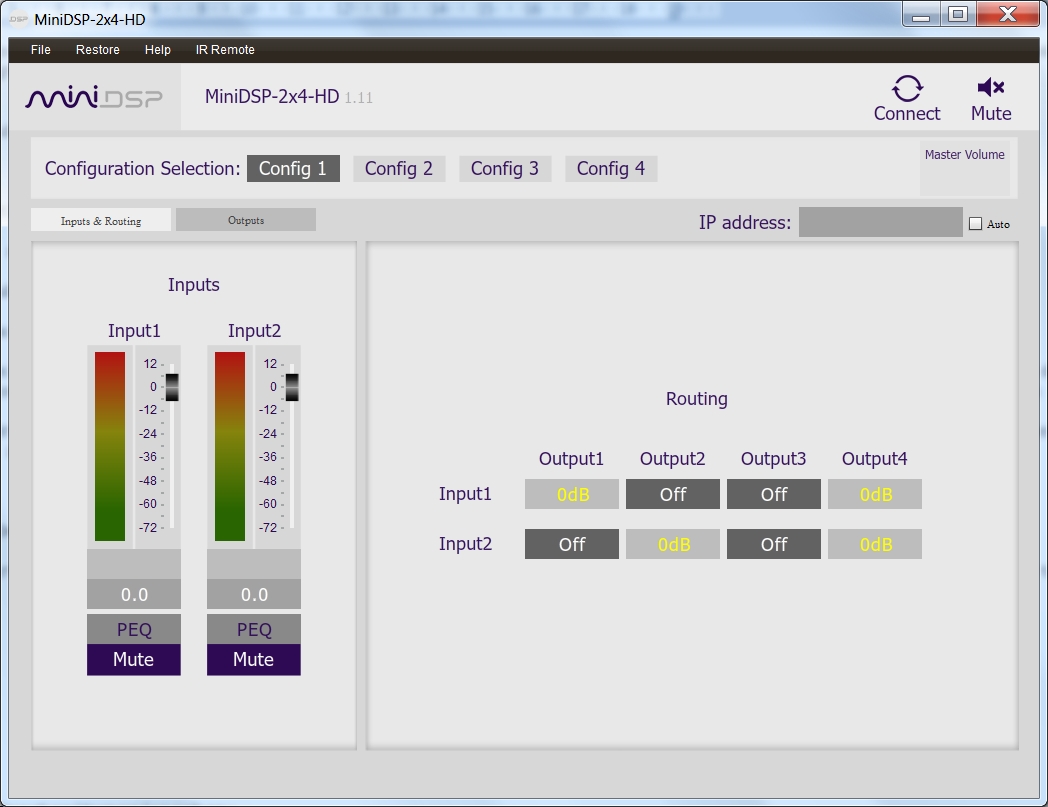

In der Eingangssektion können Pegel angepasst werden und globale Equalizer, z.B. zur Raumanpassung gesetzt werden. Hier ordnet man auch die Ausgangskanäle den jeweiligen Eingängen zu. Im Beispiel wurden beide Eingänge (links und rechts des jeweils gewählten Signaleingangs - siehe oben) zusätzlich an den Ausgang 4 geroutet. Anwendung für dieses Beispiel wären zwei Satelliten und ein Mono-Subwoofer.

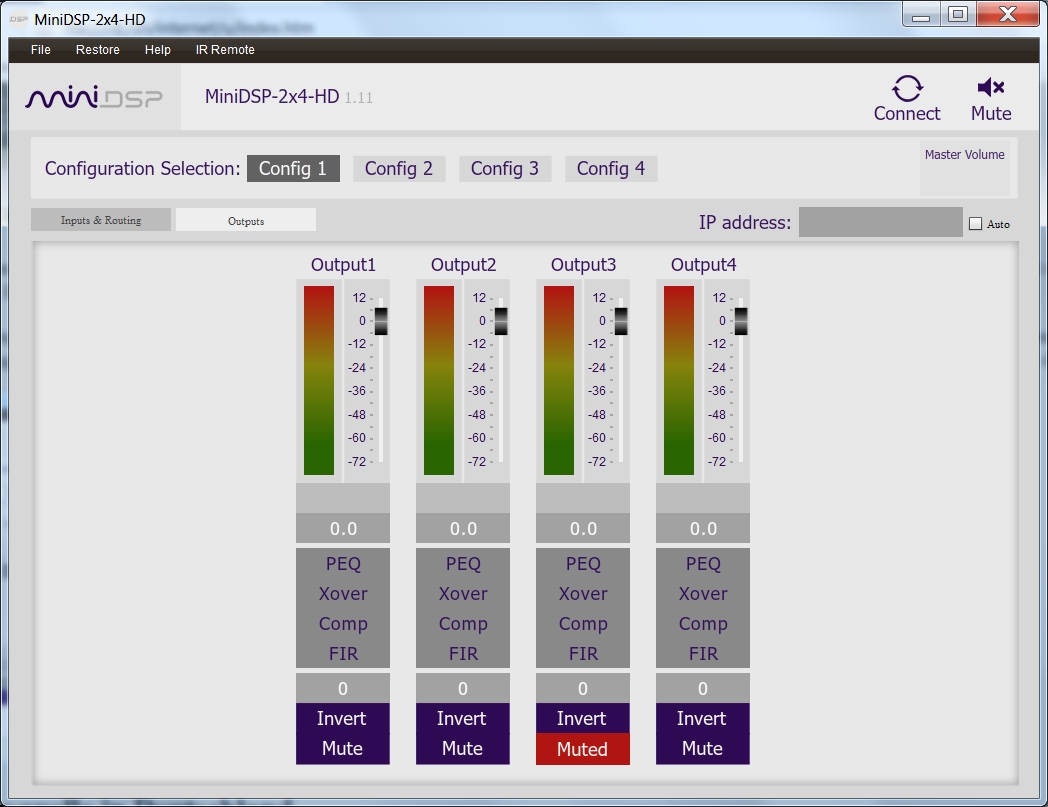

In der Ausgangssektion werden sämtliche Pegel und klangbeeinflussenden Einstellungen gemacht. Nicht benötigte Ausgänge schaltet man stumm (Muted).

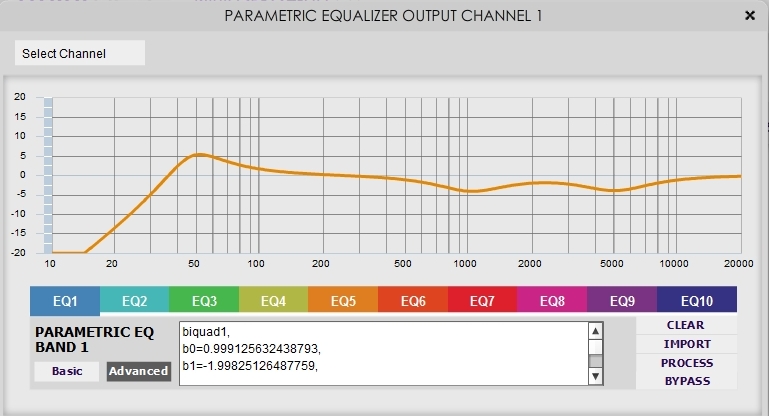

Unter PEQ (personal equalizer) hinterlegt man die klangbeeinflussenden Filter.

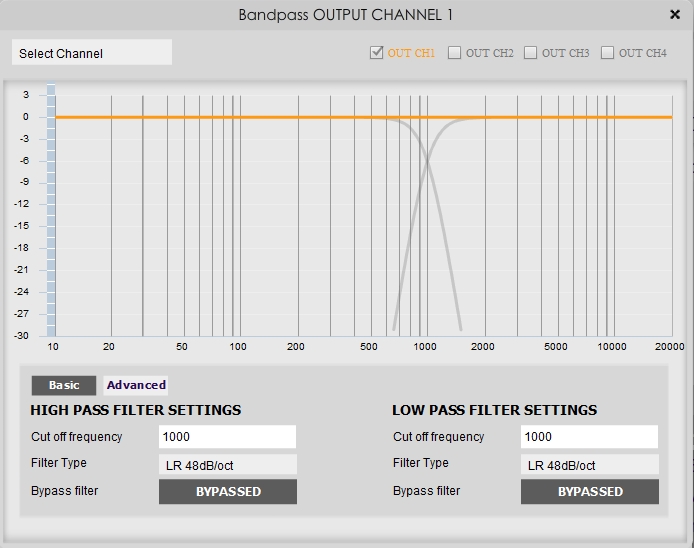

Unter XOVER (Frequenzweiche) kann man Hoch- und Tiefpässe einstellen. Möchte man dies nicht muß man die Vorbelegung durch Klick auf Bypass abschalten. Es erscheint dann Bypassed und die Filter sind unwirksam.

Man kann insgesamt vier verschiedene Konfigurationen anlegen, zwischen denen man per Fernbedienung umschalten kann.

Fernbedienung

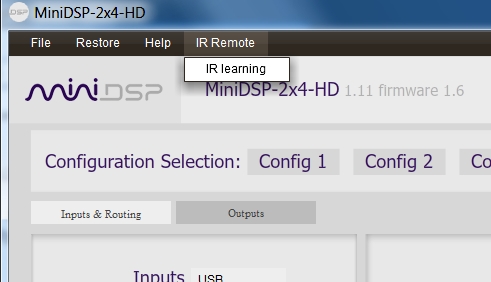

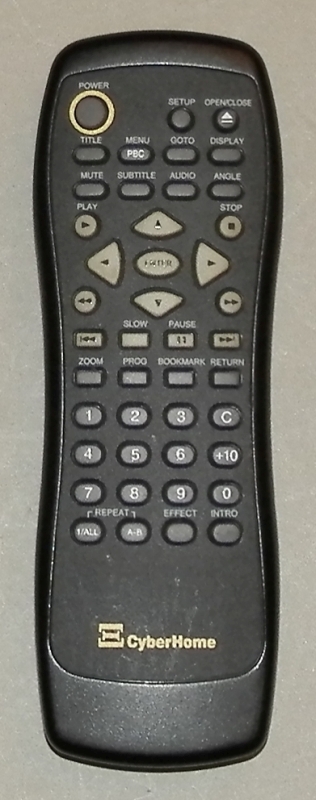

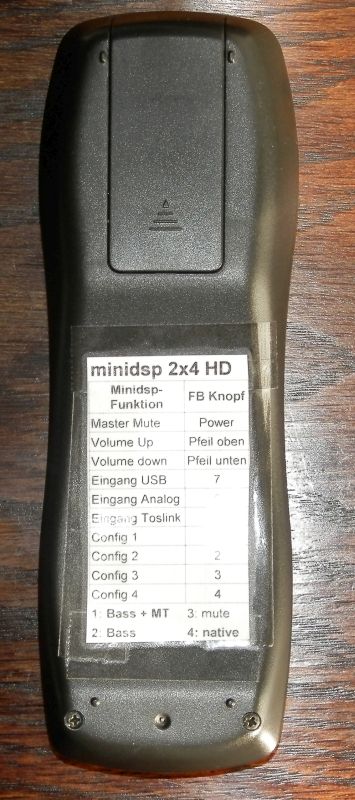

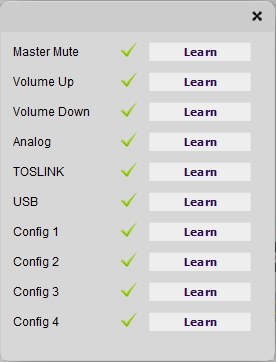

Der Minidsp 2x4 HD kommt ohne Fernbedienung, aber man kann so gut wie jede Fernbedienung anlernen, die man übrig hat, weil man das zugehörige Gerät nicht mehr nutzt. Man klickt auf Learn, zielt mit der Fernbedienung auf die Vorderseite des minidsp und drückt den gewünschten Knopf an der Fernbedienung.

Bezugsquelle in Deutschland

Der Deutschlandvertrieb für minidsp liegt bei Blue Planet Acoustic.
