MITA II - Frequenzweiche

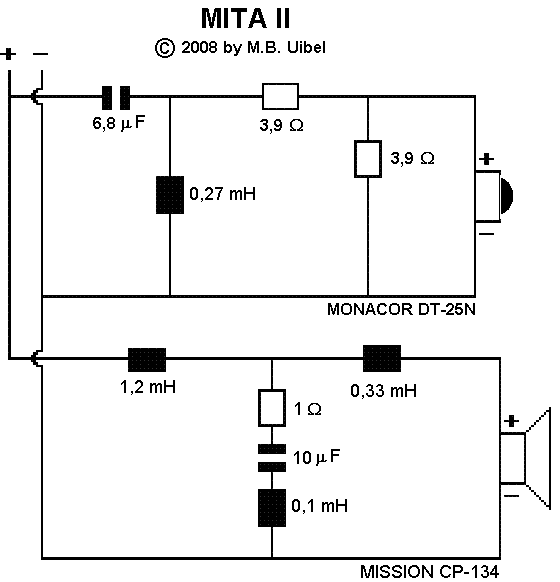

Schaltbild

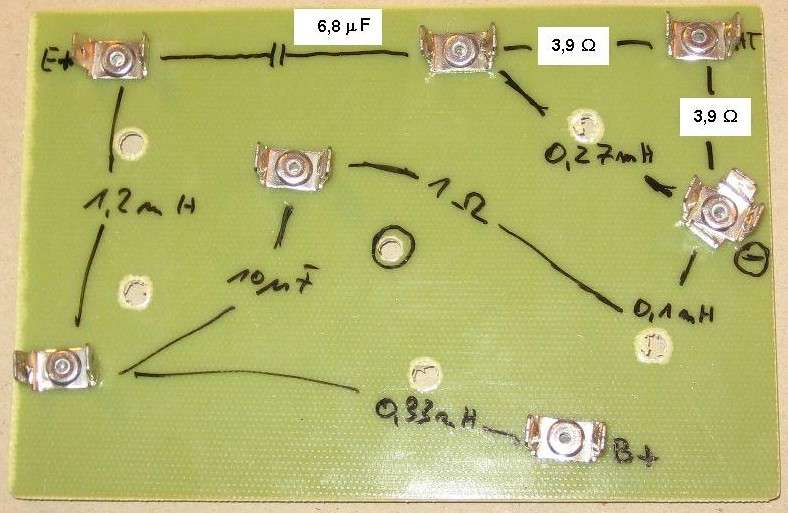

Layout-Beispiel

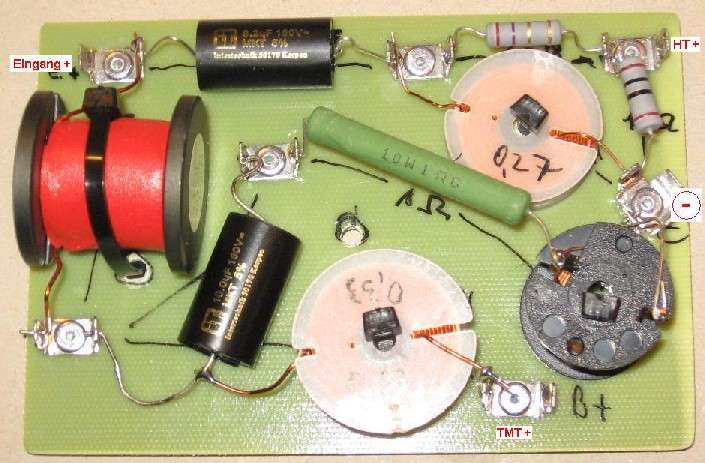

Beispiel einer Frequenzweiche

Es ist eine gute Idee, die Widerstände mit etwas Abstand zur Platine anzulöten. Diese Maßnahme verbessert die Kühlung deutlich.

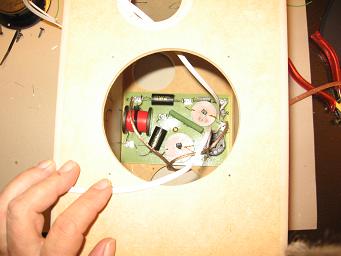

Die Frequenzweiche wird mit einer Schraube von innen an die Rückwand der Box geschraubt. Bei Verwendung von Platinen sollte man einen Streifen Sonofil unterlegen, damit die Schwingungen des Materials bedämpft werden. Bei Aufbau auf einem Brett kann das vernachlässigt werden.
