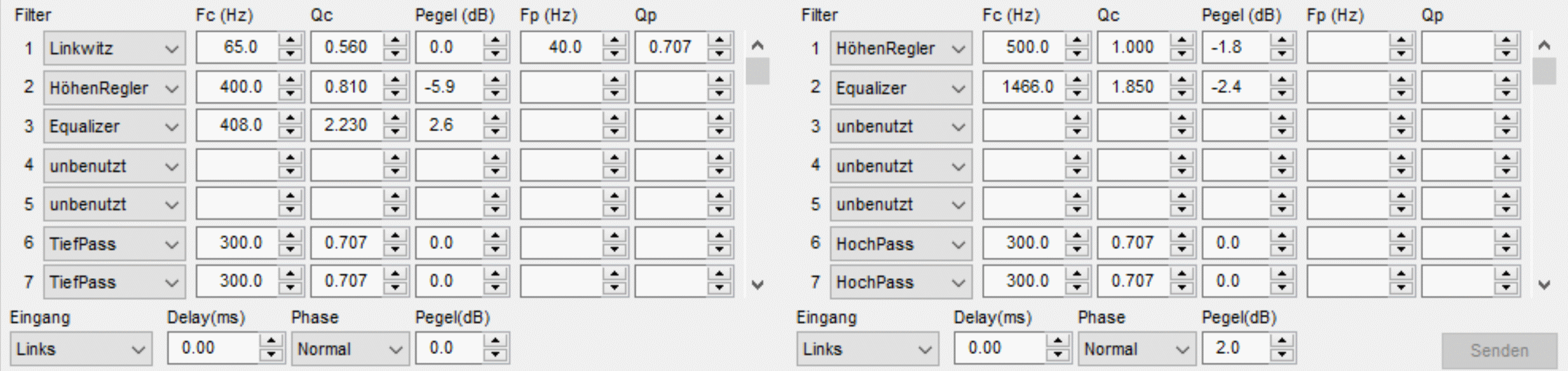

Eine passive Frequenzweiche hat Luthien nicht. Die notwendigen Entzerrungen werden mit Hilfe eines Hardware-DSPs vorgenommen.

Beide Treiber haben die gleiche Phase. Beachten Sie, daß der Breitbänder um 2 dB angehoben wird.

Wenn Sie zwei Stereoendstufen nutzten, dann sollte jede Endstufe eine Box versorgen, denn dann verursachen eventuelle Lautstärkeunterschiede der Endstufen keine Klangveränderung, sondern lediglich Lautstärkeunterschiede zwischen linkem und rechtem Lautsprecher.

Gedanken zur Trennfrequenz

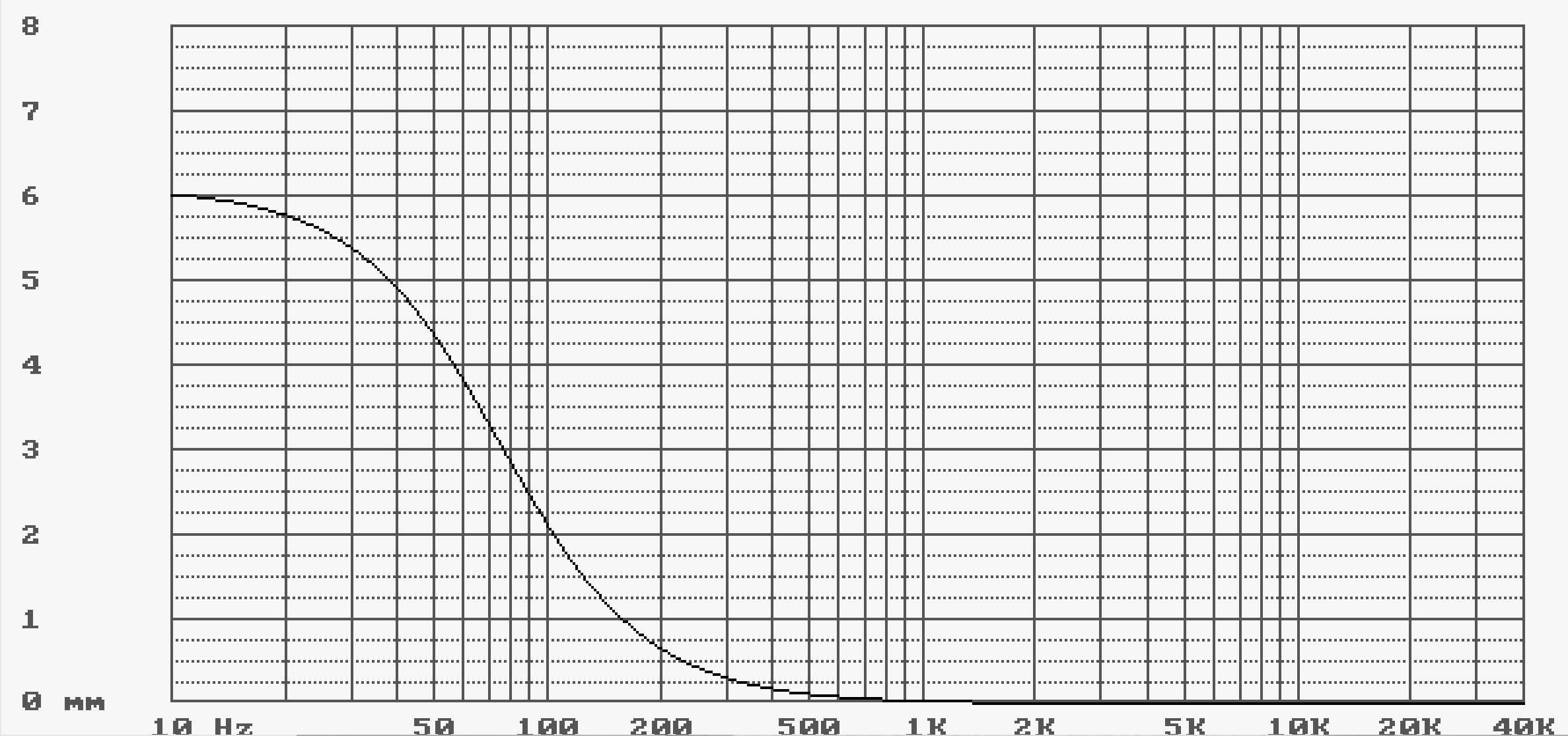

Die maximale Membranauslenkung des Baßlautsprechers von 6 Millimetern wird bei 26 Watt erreicht.

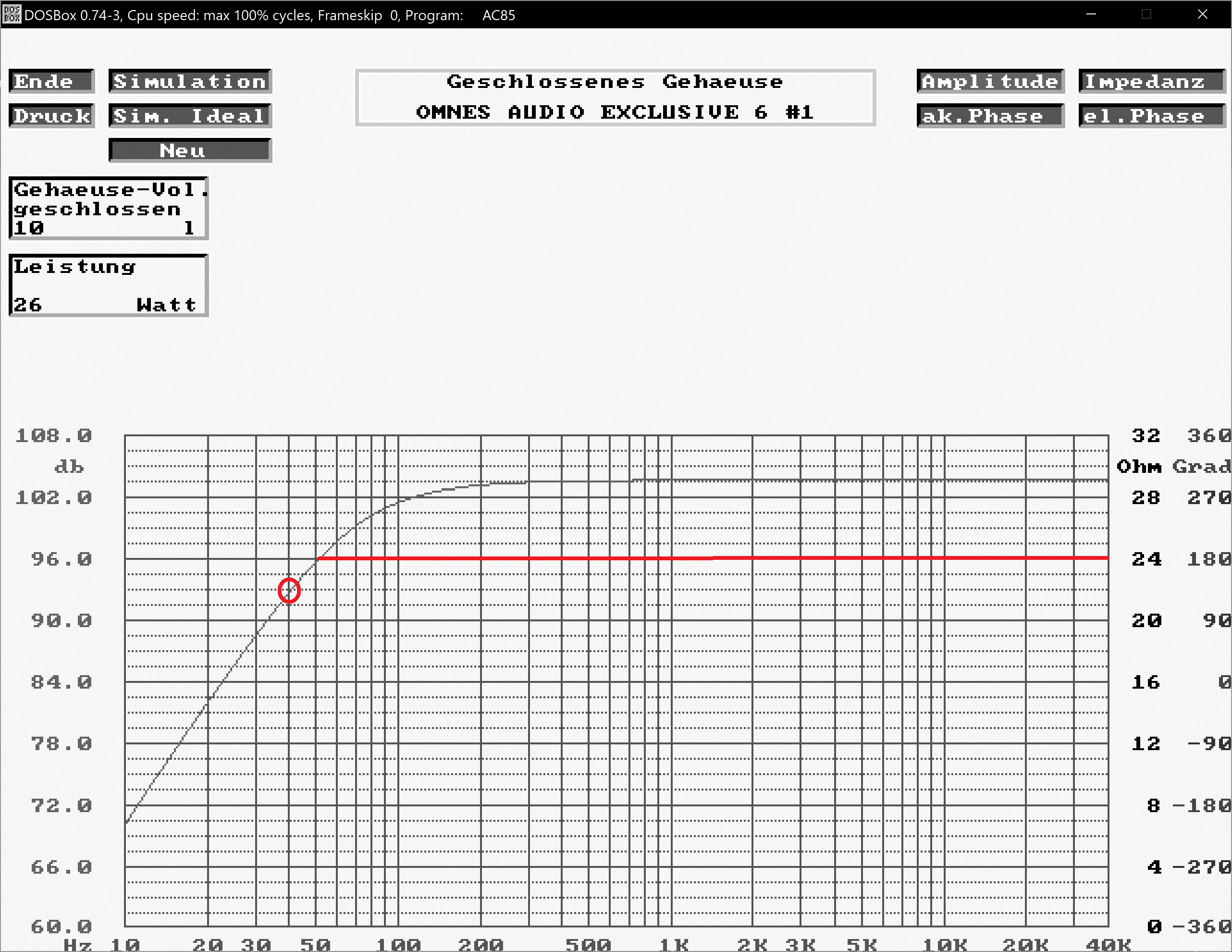

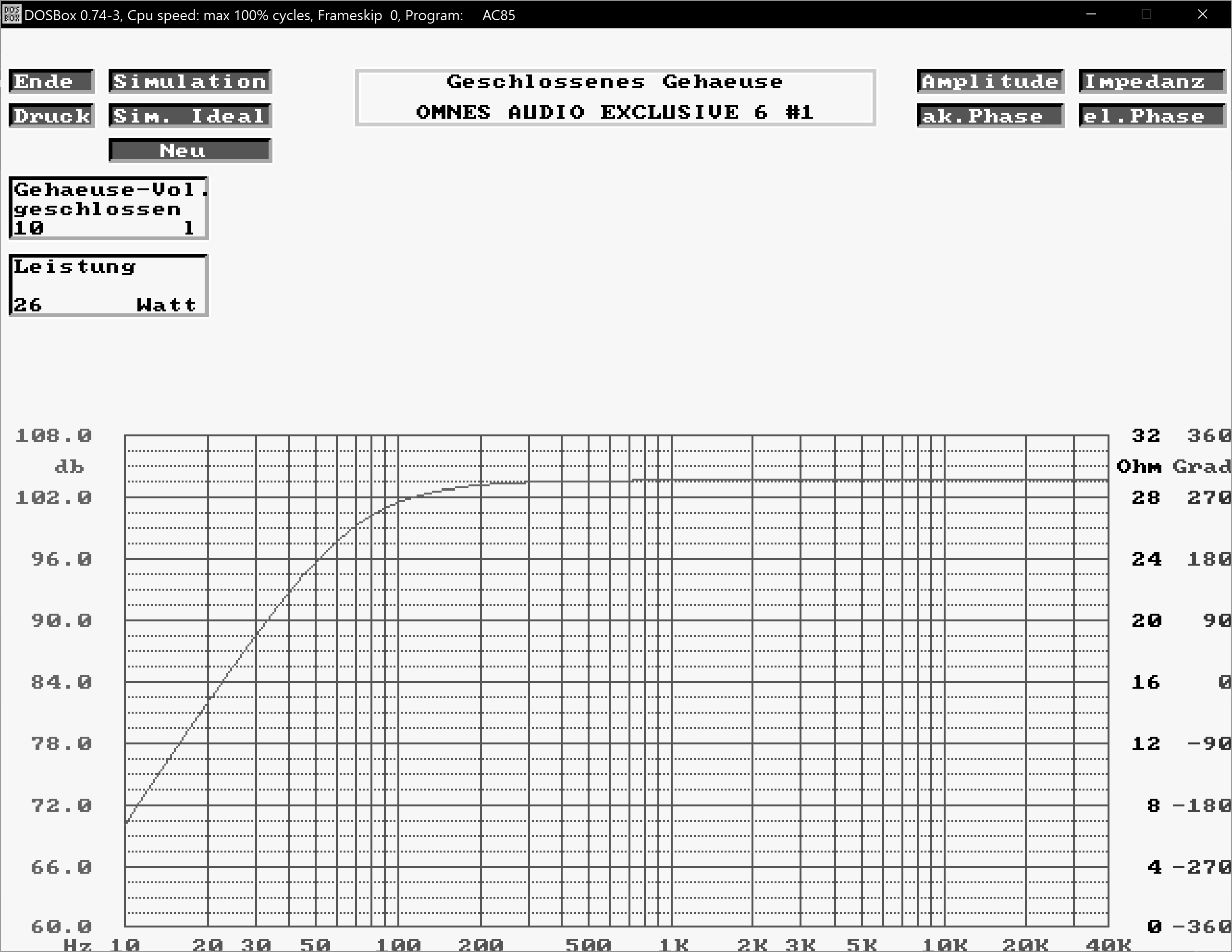

Bei 26 Watt hat der Bass folgenden Übertragungsverlauf.

Ich lege meine gewünschte untere Grenzfrequenz (-3 dB) auf 40 Hz fest. Daraus ergibt sich ein nutzbarer Maximalpegel von 96 dB.

Praktisch realisierbar ist das z.B. durch einen Linkwitz-Entzerrer oder einen überschwingenden Hochpass in Verbindung mit einem High-Shelf.

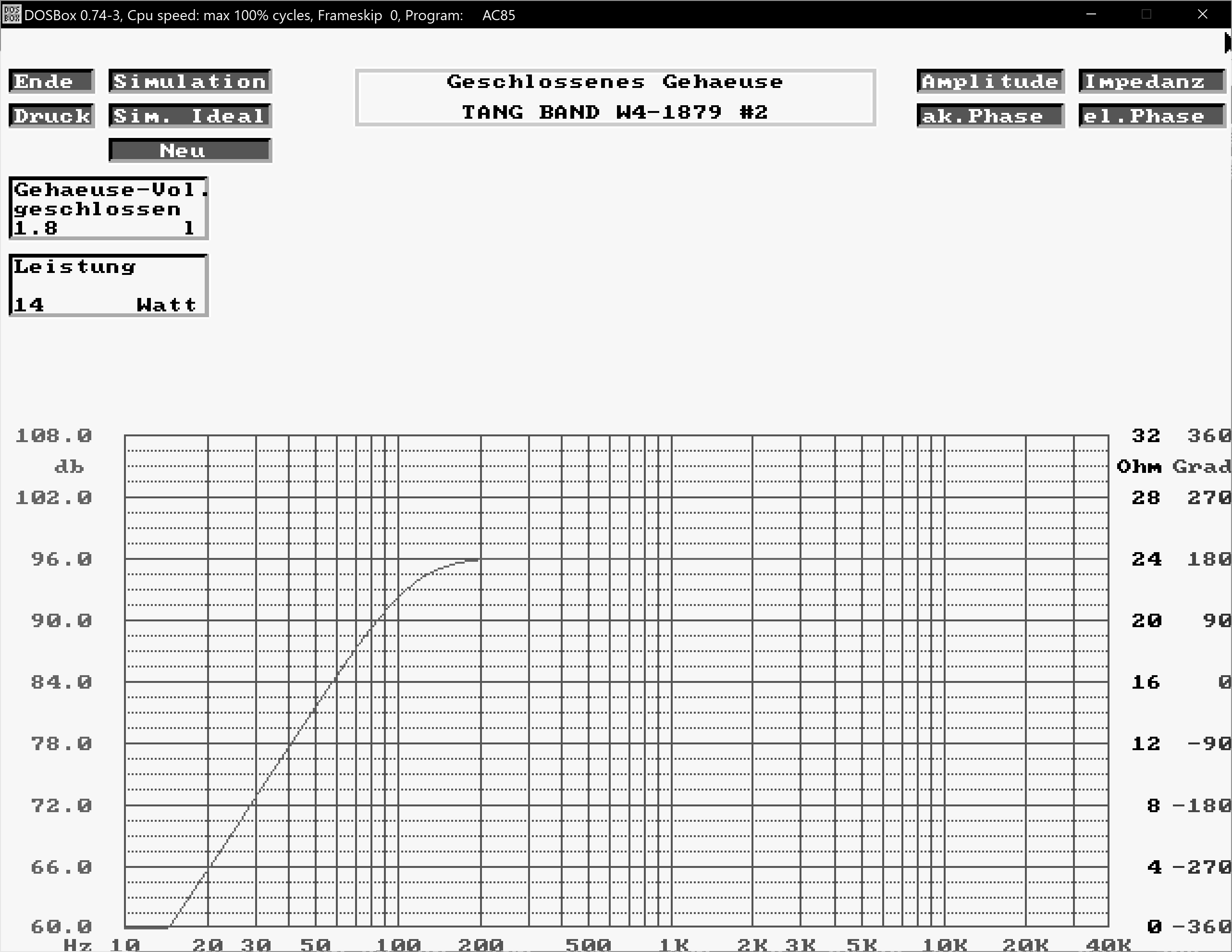

Empirisch ermittle ich, daß der Breitbänder für 96 dB Schalldruck 14 Watt benötigt.

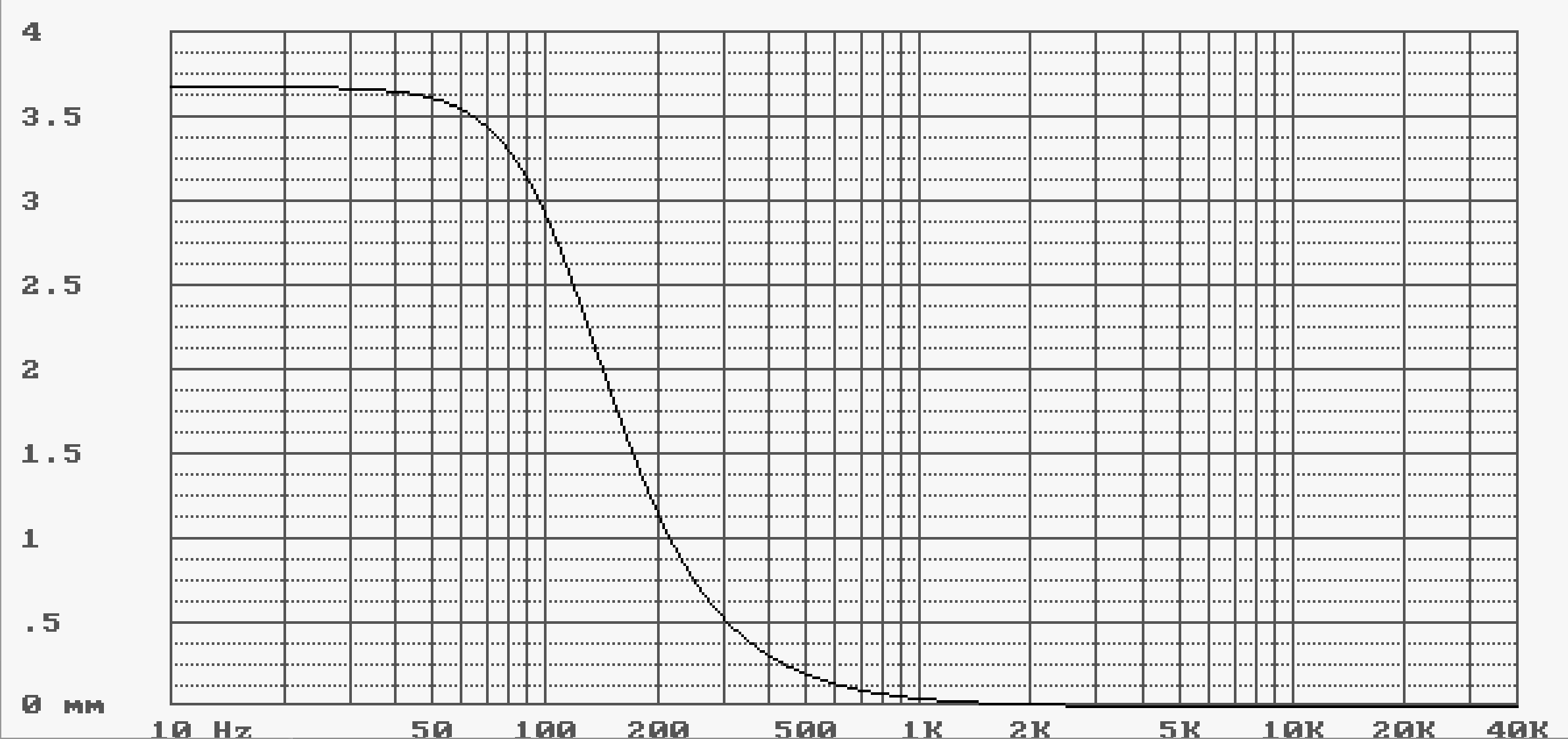

Die Membranauslenkung des Breitbänders über die Frequenz stellt sich bei 14 Watt Leistungszufuhr wie folgt dar.

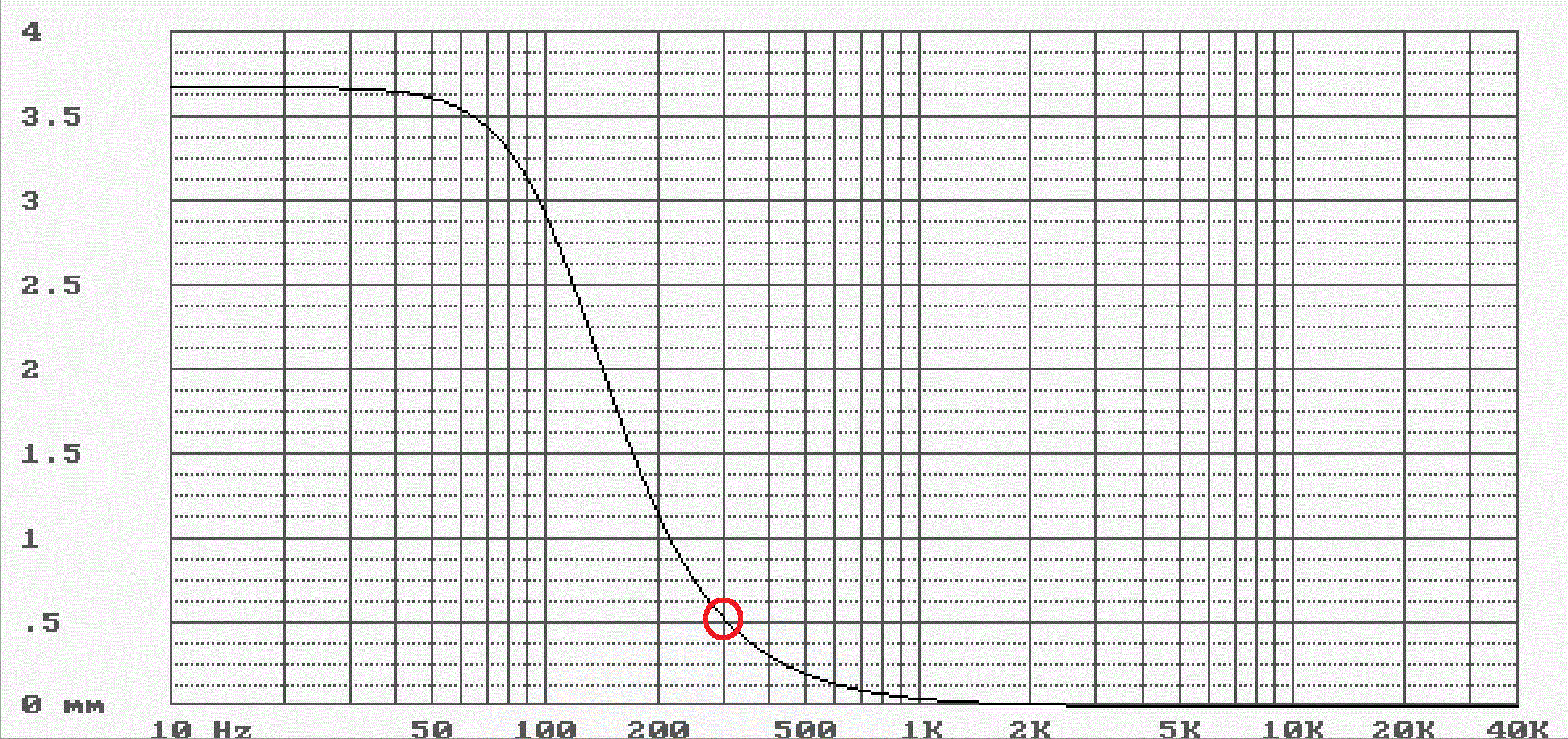

Die maximale Membranauslenkung des Breitbänders von 5 Millimetern lässt mir die freie Wahl. Zur Minimierung von Dopplerverzerrungen möchte ich den Membranhub möglichst gering halten und entscheide mich für 300 Hz. Das geht mit dem Tieftöner sehr gut, weil es sich hier um ein ordentliches Tieftonchassis handelt, das bis weit über 1000 Hz einsetzbar ist. Bei einem Subwoofertreiber wäre es ggf. besser, die Trennfrequenz niedriger anzusetzen.
