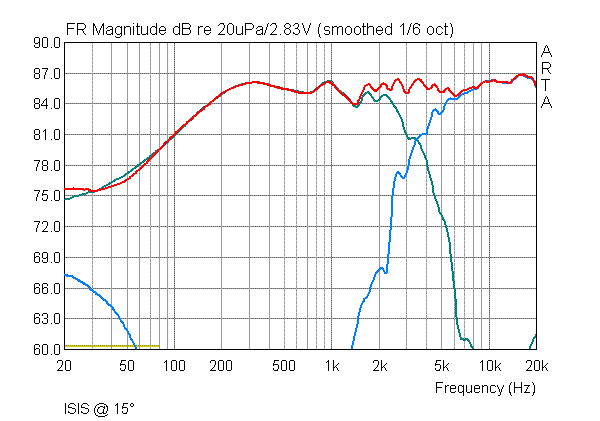

Zweigediagramm

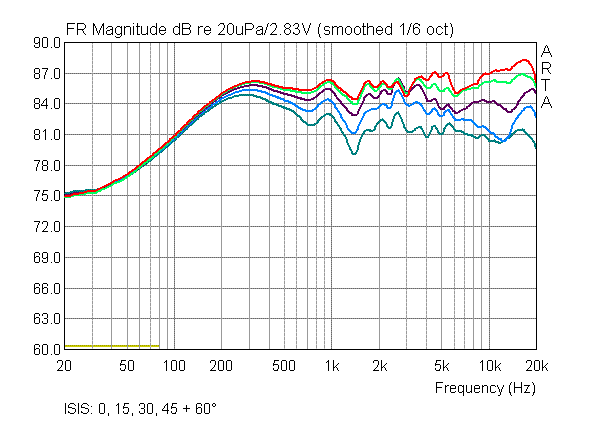

Amplitudenverlauf (0, 15, 30 45 und 60 Grad)

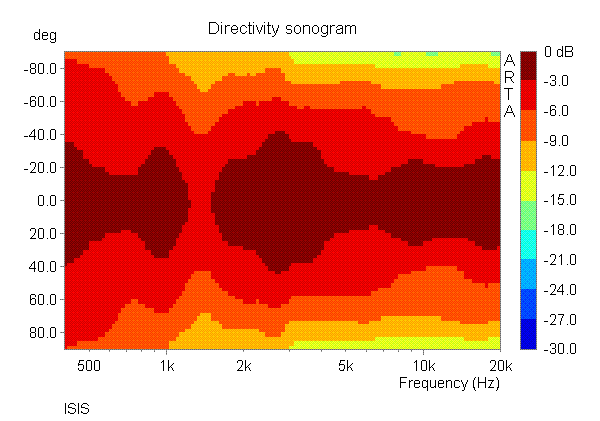

Sonogramm

-90 bis 90 Grad in 5 Grad Schritten 1/3 Oktave Glättung

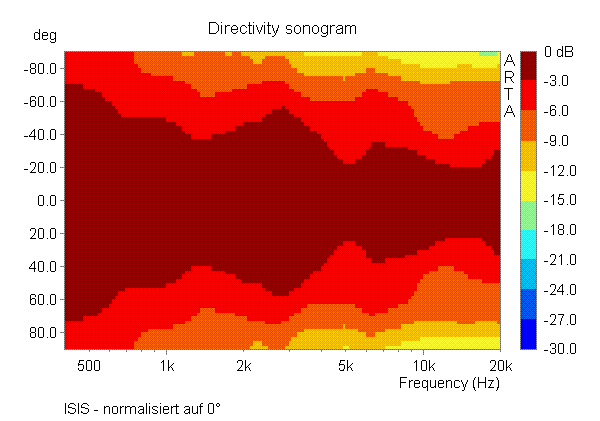

Sonogramm - normalisiert auf 0 Grad

-90 bis 90 Grad in 5 Grad Schritten 1/3 Oktave Glättung

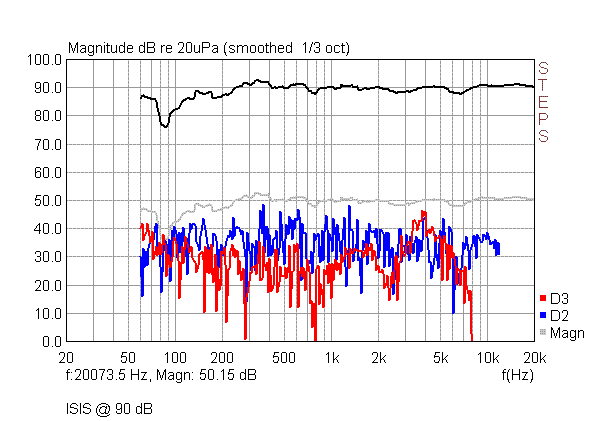

Verzerrungen @ 90 dB

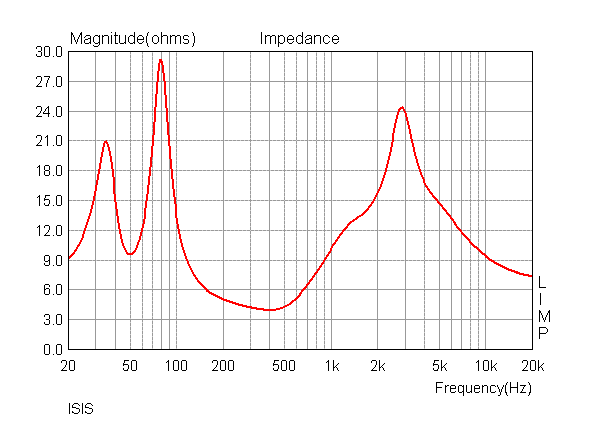

Impedanz

Der Impedanzverlauf ist unkritisch mit einem Minimum von 3,9 Ohm.
