Aktive Entzerrung von PC-Lautsprechern



Alle auf obiger Seite beschriebenen Boxen haben keine konventionelle Frequenzweiche oder einen aus Spulen, Kondensatoren und Widerständen bestehenden Sperrkreis.

Die Entzerrung des Frequenzgangs erfolgt über die Windows-Software Equalizer APO durch den Soundchip des PCs/Notebooks. Neben der Kosteneinsparung und dem einfacheren Aufbau einer solchen Box hat das Konzept folgende Vorteile:

  • Im Vergleich zu passiven Boxen wird ein deutlich linearerer Frequenzgang erreicht.
  • Durch entsprechende Korrekturen im Bassbereich wird eine tiefere untere Grenzfrequenz realisiert und der Lautsprecher klingt dadurch wie eine deutlich größere Box.
  • Wenn ein Messmikrophon und entsprechende Software vorhanden ist kann nachträglich eine Anpassung an Hörraum und Aufstellungsort vorgenommen werden.
  • Was wird benötigt?

  • Ein Windows-PC mit Equalizer-APO kompatibler Soundkarte/Chip. ASIO-Treiber funktionieren nicht - Abhilfe siehe unten.
  • Die Software Equalizer APO (kostenloser Download)
  • Ein (HiFi-) Verstärker mit geringer Leistung. Wenn nicht anders angegeben sind zweimal fünf Watt Sinus an 8 Ohm gut ausreichend.
  • Alternativen

    Falls kein Windows-PC zur Verfügung steht können die Lautsprecher auch mit einem Hardware-DSP betrieben werden, allerdings wird es dann teurer. Brauchbare Hardware-DSPs gibt es ab ca. 100 Euro. Ich stelle Einstellungen, abhängig vom Preis des jeweiligen Bausatzes, für die folgenden DSPs zur Verfügung.

  • HIFIAkademie (Ist immer dabei, da ich mit diesem entwickle.)
  • miniDSP 2x4 mit dem Plugin 2way Advanced - Routing: Eingang1 -> Ausgang1, Eingang2 -> Ausgang3

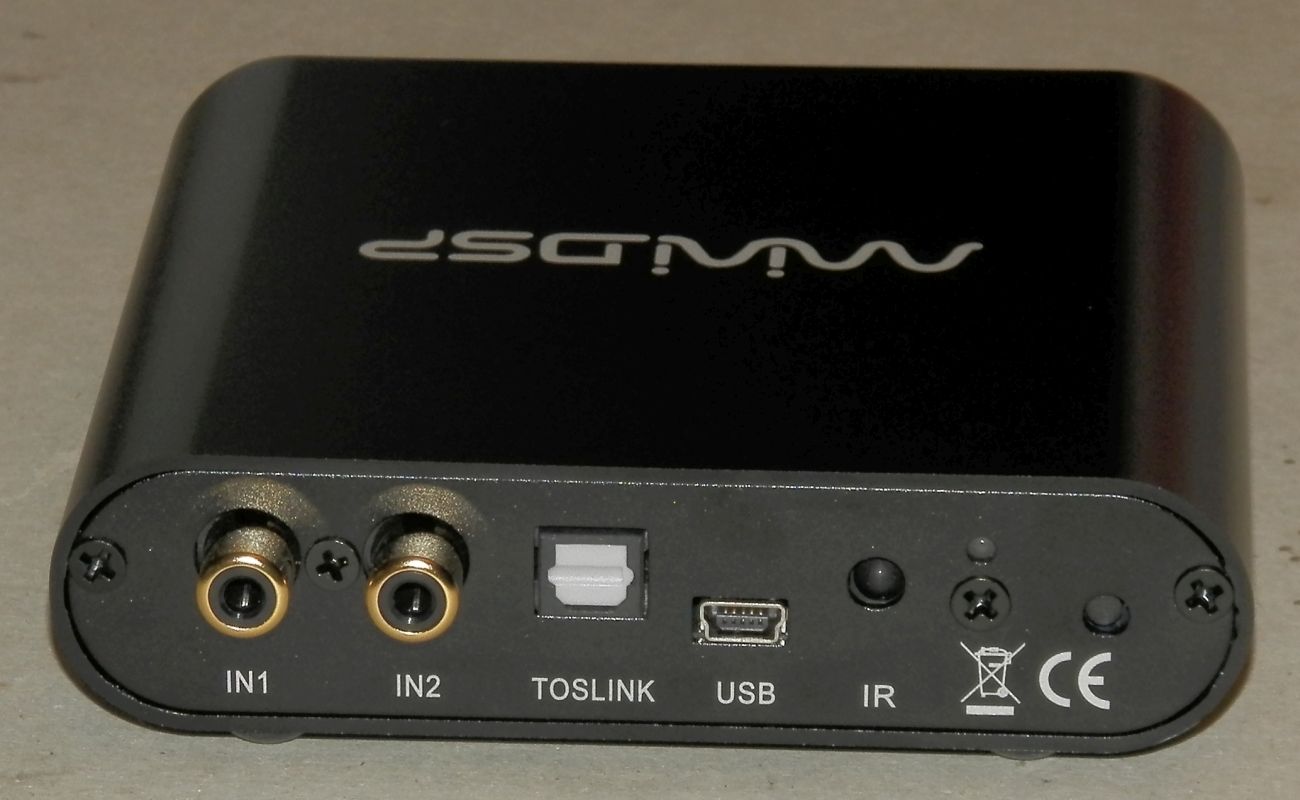

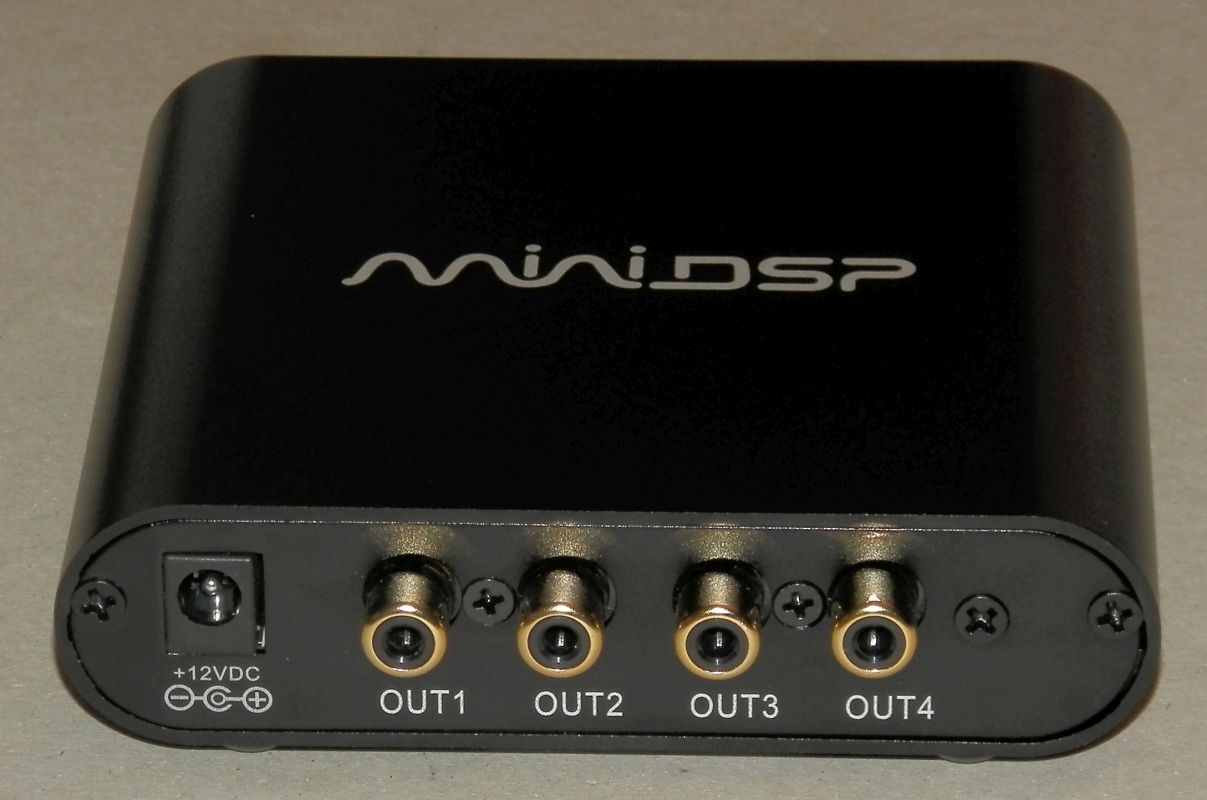

  • miniDSP 2x4 HD (Beinhaltet einen USB-DAC) - Routing: Eingang1 -> Ausgang1, Eingang2 -> Ausgang2
  • Praktisches

    Multimedia-Tastaturen haben Tasten, über die die Lautstärke schrittweise erhöht oder vermindert werden kann. Wer es analog mag hat im wesentlichen vier Möglichkeiten.

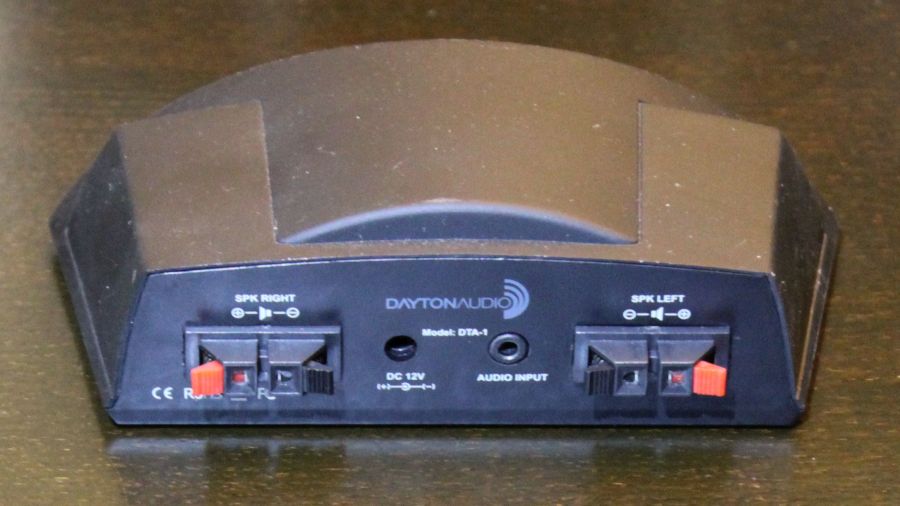

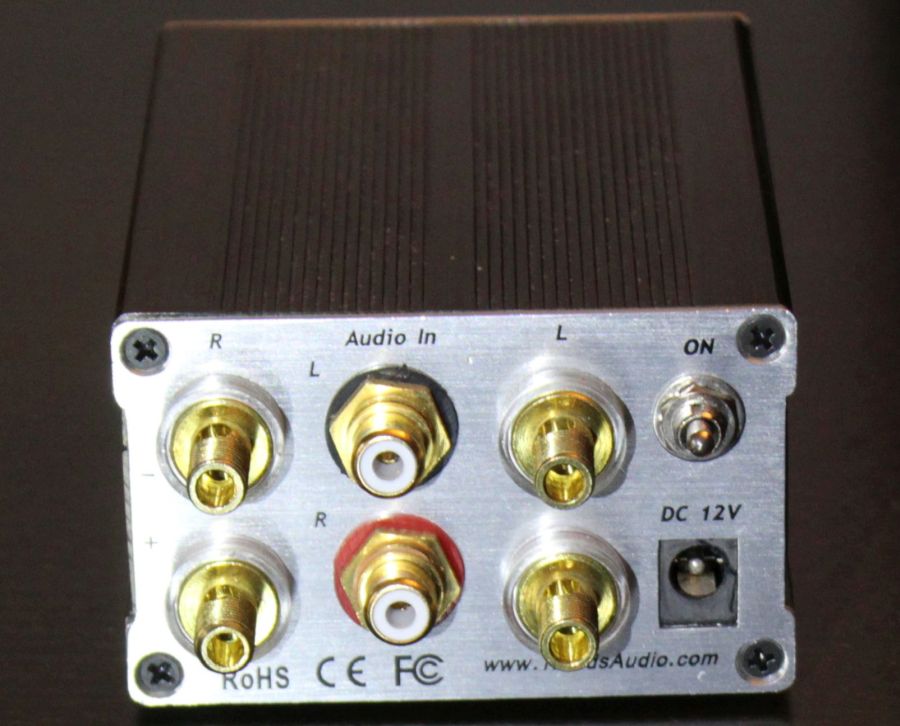

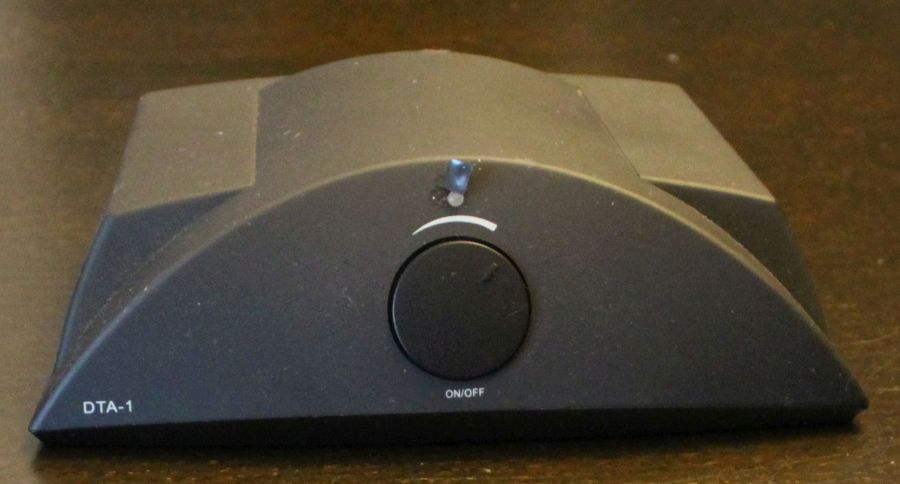

    Kleiner Verstärker, der auf dem Tisch Platz hat.
    Passiver Vorverstärker - mittels Cinch-Buchsen eingeschleifter 10K Poti

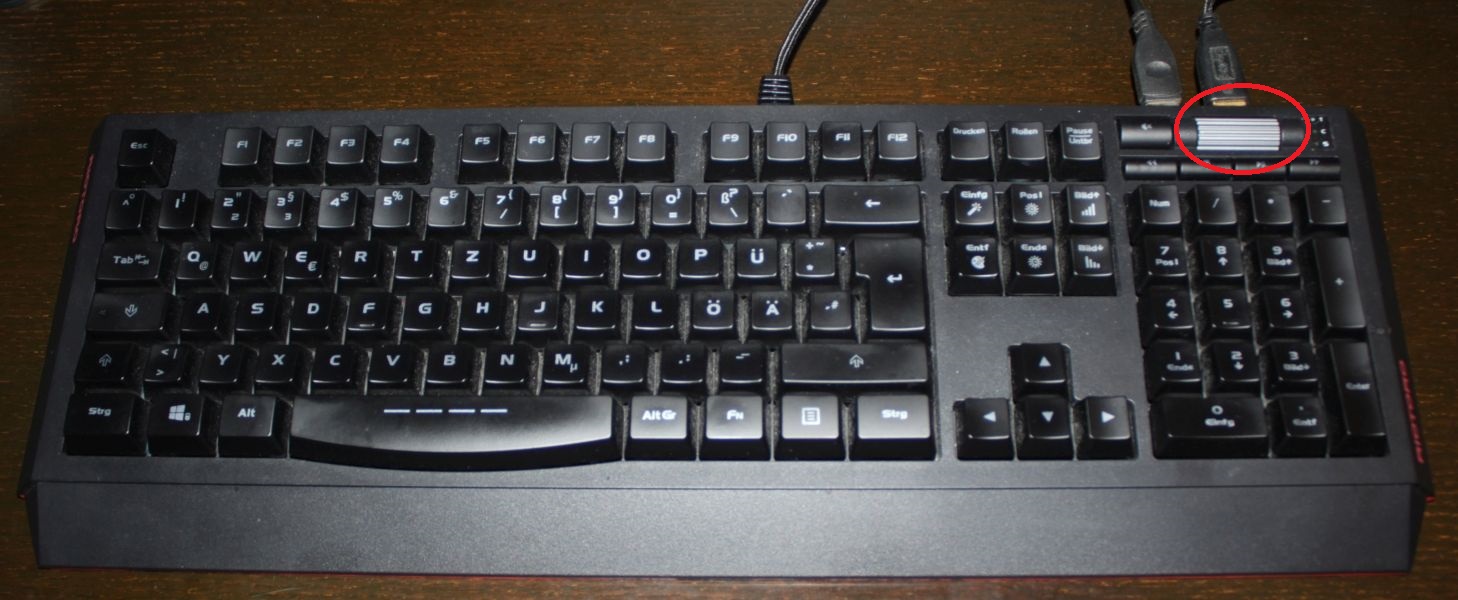

    Tastatur mit Lautstärkewalze

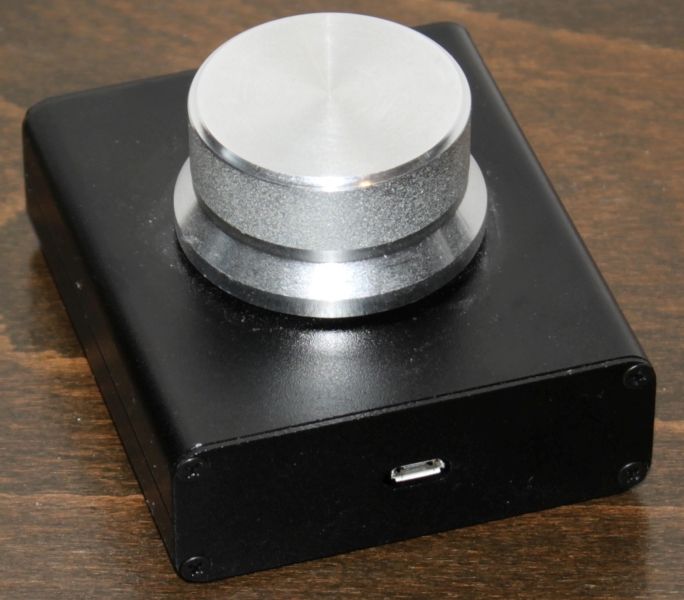

    USB-Lautstärkesteller mit Drehimpulsgeber, der die Tastaturbedienung emuliert - nach Volume Control Knob suchen ...

    Was tun, wenn der im PC/Notebook integrierte Sound nicht mit Equalizer APO funktioniert?

    In diesem Fall bietet sich der Einsatz einer externen Soundkarte oder eines DACs an.

    Preiswert

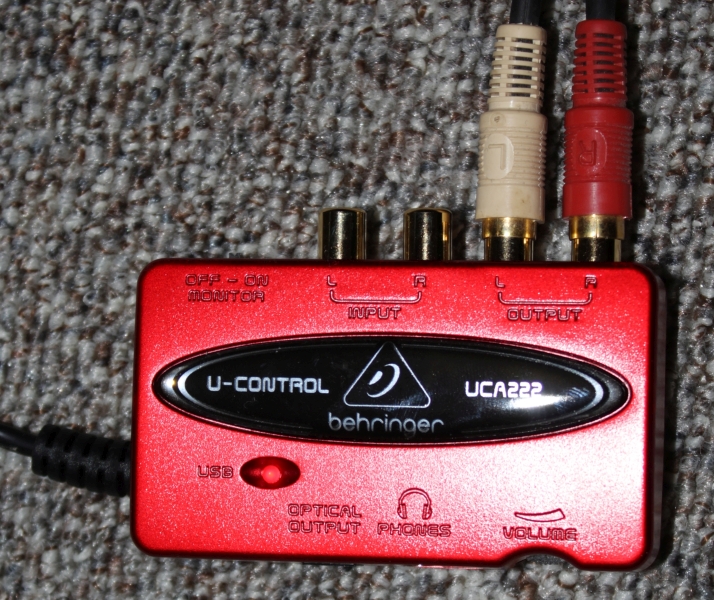

    Ein mit um die 21 Euro sehr preiswertes und auch gut klingendes Modell ist die Behringer UCA222.

    Die Installation ist denkbar einfach.

  • PC und Verstärker ausschalten
  • Cinch-Kabel zum Verstärker in die beiden Output-Buchsen einstecken
  • USB-Kabel am PC einstecken
  • PC einschalten - der Treiber wird automatisch installiert

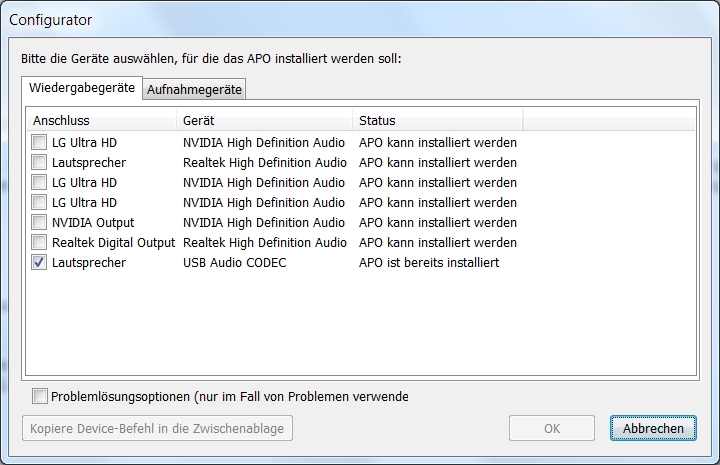

  • Das (Equalizer APO -) Programm Configurator.exe starten und das Behringer Audio Interface als Wiedergabegerät einstellen

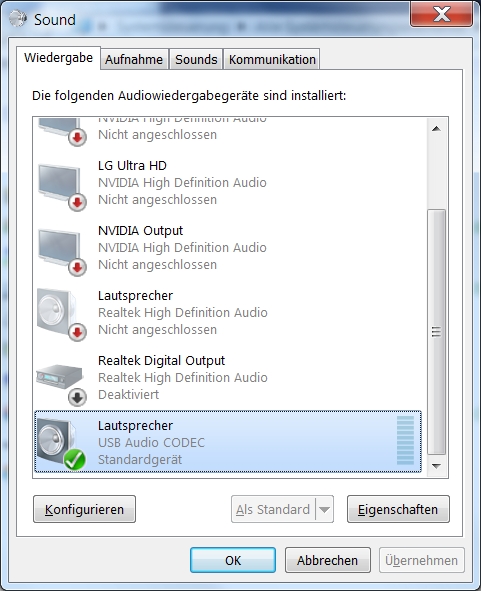

  • In der Windows-Systemsteuerung unter Sound das Behringer Audio Interface als Standard-Wiedergabegerät einstellen
  • Highendig

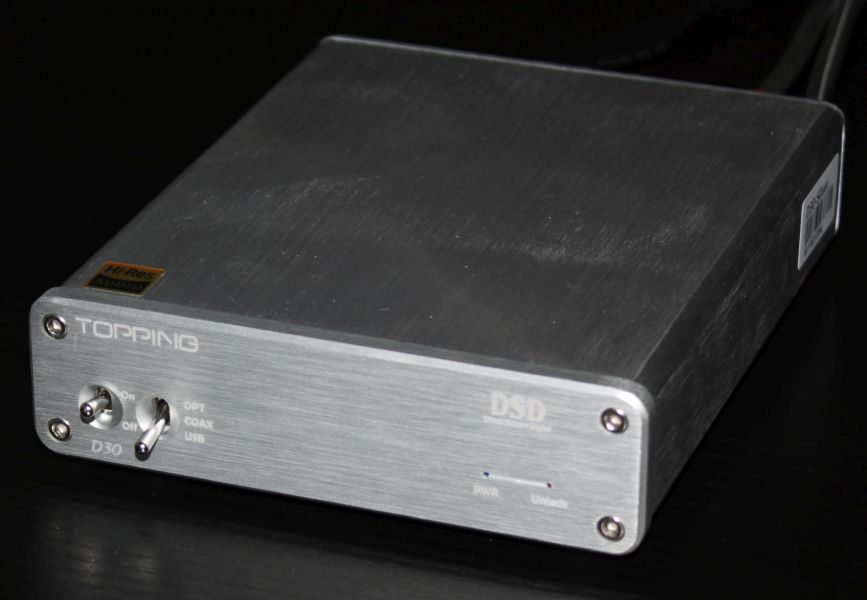

    Wenn es highendig werden soll, dann ist der Einsatz eines externen DACs angeraten. Ein hervorragend klingendes Modell, das mit Equalizer APO läuft, ist der Topping D30 für ca. 130 Euro.

    Eines sehr gute Alternative ist der minidsp 2x4 HD. Dieser beinhaltet u.a. auch einen DAC.
