Warum?

Einstellbare Spulen sind ein tolles Hilfsmittel zur Entwicklung von Frequenzweichen, allerdings hat auch eine solche Spule mindestens die Induktivität der verwendeten Luftspule. Möchte man geringere Werte benötigt man eine kleinere Spule oder man versieht die Spule mit Abgriffen, die die Verwendung eines Teils der Wicklung ermöglichen. Eine Spule von Hand ab- und wieder aufzuwickeln ist so gut wie unmöglich. Mit Hilfe der hier vorgestellten Vorrichtung dauert es zwar auch eine Weile, geht aber ganz einfach.

Material

Bis auf die Zylinderstifte bekommt man alle benötigten Materialien für kleines Geld im Baumarkt.

  • 3 * Zylinderstift 5 * 30 mm
  • 1 * MDF-Zuschnitt 19 mm: 48 * 18 cm
  • 4 * MDF-Zuschnitt 19 mm: 16,5 * 16,5 cm
  • 3 * MDF-Zuschnitt 19 mm: 20,5 * 20,5 cm
  • 1 * Gewindestange M5
  • 3 * Unterlegscheibe groß für M5
  • 1 * Flügelschraube
  • 4 * Spanplattenschraube ca. 5 * 30 mm

Bauanleitung und Anwendung

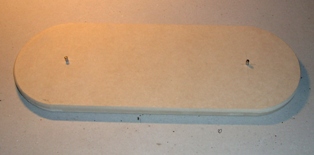

Die Grundplatte mit zwei Zylinderstiften als Achsen


Untere Scheibe mit Senkung für Gewindestange


Untere Befestigung der Gewindestange


Obere Befestigung der Gewindestange


Obere Scheibe auf untere Scheibe geschraubt
Die Kreise dienen der einfachen Zentrierung der Spule.

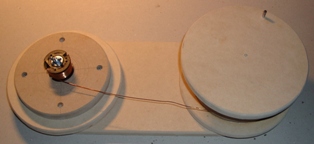

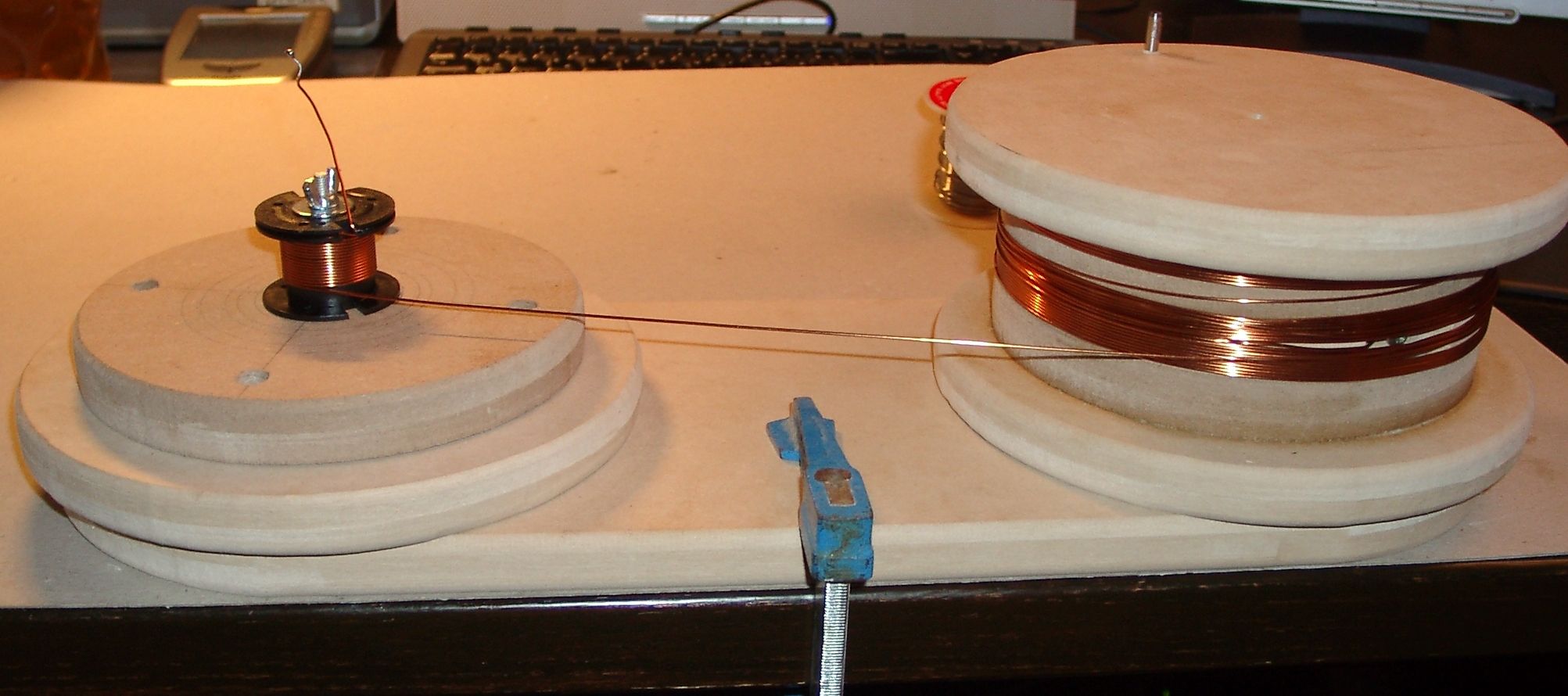

Die zu bearbeitende Spule wird mittels Unterlegscheibe
und Flügelschraube fixiert.


Die rechte Spule erhält eine Senkung zur Aufnahme
der Drahtbefestigung. Die Einzelteile werden verleimt.

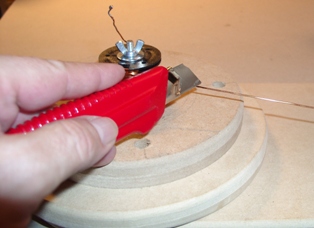

Abisolierung des Drahtes


Abgriff anlöten


Spule mit drei Abgriffen
